يخطئ بعض المهندسين الإنشائيين بتقدير منسوب القاعدة عند تصميم المباني على الزلازل حيث أنه من المتعارف عليه أن منسوب القاعدة عند الحساب الزلزالي هو منسوب الأساسات عند عدم وجود أقبية ومنسوب الأرض الطبيعية عند وجود أقبية ولكن في الحقيقة هذا المفهوم أكثر تعقيدا فهو مرتبط باعتبارات عديدة وهي:
موقع الأرض الطبيعية بالنسبة لمناسيب الطوابق.
شروط التربة المحيطة بالمبنى.
الفتحات في جدران الأقبية.
طريقة سند الجدران الاستنادية للتربة المحيطة.
وجود أو عدم وجود أبنية مجاورة.
انحراف أو ميل الأرض الطبيعية.
تحديد منسوب القاعدة عند التحليل الزلزالي في الأبنية بدون وجود أقبية:
في المباني النموذجية بدون أقبية والمستندة على تربة متراصة يكون منسوب الإثارة الزلزالية قريباّ من سطح الأرض, حيث عندما تكون العناصر المقاومة للقوى الزلزالية (كجدران القص والأعمدة ) مستندة على أساسات أو قبعات أوتاد يكون منسوب الإثارة عند منسوب أعلى الأساسات وكذلك في حال وجود حصيرة أما عندما تكون مناسيب التاسيس مختلفة فإن منسوب الإثارة يعتبر أخفض منسوب بحسب المعيار السابق.
تحديد منسوب القاعدة عند التحليل الزلزالي في الأبنية مع وجود أقبية:
عند التصميم الزلزالي للأبنية التي تحوي أقبية يعتبر غالباّ أن منسوب الإثارة الزلزالية عند منسوب الأرض الطبيعية (أعلى منسوب القبو الأول), يعتبر هذا الشرط صحيح عندما تكون التربة المحيطة بجدران الأقبية تربة قاسية ولها القدرة على نقل الاهتزازات الناتجة عن الحركة الأرضية لجملة المبنى دفعة واحدة, أما في حالة الترب الطرية أو الترب القابلة للتميع (liquefiable soil) كالترب الغضارية يعتبر منسوب الإثارة الزلزالية عند منسوب الأساسات.
في الأبنية العالية أو الأبنية الثقيلة والتي تشكل ضغط كبير على التربة أسفلها ربما لا تكون التربة المحيطة قادرة على نقل الاهتزاز لها لذلك يعتبر منسوب الإثارة أسفل الأساسات بالرغم من كون التربة قاسية وهذه مسؤولية المهندس الزلزالي.

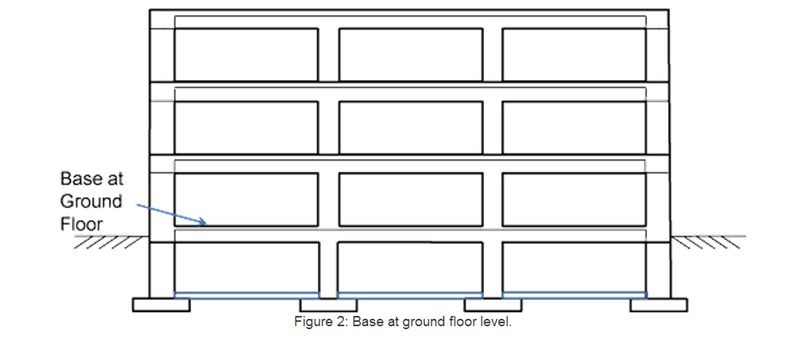

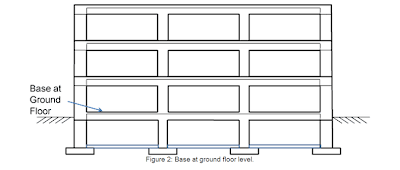

عندما يقع منسوب الأرض الطبيعية في منتصف منسوب الطابق القبو يمكن اعتبار أن منسوب الإثارة الزلزالية في منسوب سقف الطابق القبو الأول إذا كانت التربة المحيطة بجدران القبو قاسية وبشرط أن لا يتجاوز ارتفاع الارض الطبيعية عن منسوب أعلى القبو نصف ارتفاع هذا القبو كما يوضح الشكل التالي:
يمكن اعتبار منسوب الإثارة الزلزالية هو منسوب الأرض الطبيعية عند وجود أقبية إذا كانت مجموع صلابات جدران الأقبية أكبر من مجموع صلابات العناصر المقاومة للقوى الزلزالية, أما عند عدم تحقق هذا الشرط نتيجة وجود فتحات في جدران الأقبية فيتم اعتبار منسوب الإثارة الزلزالية أسفل هذه الفتحات كما في الشكل, أو عندما تكون الجملة المقاومة للزلازل جملة جدران قص صلبة بحيث أن صلابتها اكبر من مجموع صلابات جدران الأقبية فيتم اعتبار منسوب الإثارة أسفل الأساسات.
حالات خاصة:
1 - عند نمذجة المبنى كجزئين منفصلين جزء علوي مطاوع وجزء سفلي صلب يجب الانتباه الى تضمين وزن الجزء السفلي في حساب القوى الزلزالية.
2 - عند عدم ارتباط بلاطات الأقبية بجدران الأقبية أو عندما تكون بلاطات الأقبية غير صلبة بشكل كاف لنقل الحمولات الزلزالية للجدران يتم اعتبار منسوب الإثارة الزلزالية عند أسفل الأساسات.
3 - عند وجود أبنية مجاورة للمبنى المدروس تحوي أقبية أعمق من أقبية المبنى المدروس يعتبر منسوب الإثارة عند منسوب الأساسات.
